课题序号

13

授课形式

讲授+练习、示范等

授课课时

2

授课班级及日期

  9  月  8  日（ 2   周星期 一  ） 机械2323    班；

授课章节

名称

第六章 常用标准件—螺纹的画法

教学设备、资源

多媒体课件

教学目标

1、掌握螺纹标记的识读

2、掌握内、外螺纹及内外螺纹连接的画法及规定

教学重点

内、外螺纹及内外螺纹连接的画法

教学难点

内、外螺纹及内外螺纹连接的画法

教法学法

讲授法、举例法、讨论法、练习法

板书设计

常用标准件——螺纹的画法

一、螺纹标记的识读

二、内、外螺纹及内外螺纹连接的画法及规定

教学环节

教 学 内 容 及 步 骤

师生活动

设计意图

预习检测

探究实践

巩固提高

评价总结

1、M20*2-5g6g-S-LH 、M 30

2、Tr40*14(p7)-7H-L

3、G 1/2A-LH

一 螺纹的画法规定

1  外螺纹的画法

2  内螺纹的画法

（1）内螺纹通孔

（2）内螺纹不通孔

3 内外螺纹的旋合画法

1 a    螺纹牙顶圆的投影线用粗实线，牙底圆的投影线用细实线，螺杆的倒角或倒圆部分也应画出。

  b   在垂直于螺纹轴线的投影面的视图中，表示牙底圆的细实线只画约3/4圆，此时，不画螺杆或螺孔上的倒角的投影.

 c  螺纹终止线用粗实线表示

 d  不可见螺纹用虚线表示。

2   螺尾部分不画或画成与轴线成30°的细实线，注意：剖面线画到粗实线

3  不穿通螺孔应应将钻孔深度与螺纹部分的深度分别画出。

4  内外螺纹旋合时，旋合部分按外螺纹画，其余部分仍按各自画法画。

1.检查下列螺纹画法中的错误，将正确的画法画在下方。

2.分析螺纹画法的错误，将正确画法画在指定位置。

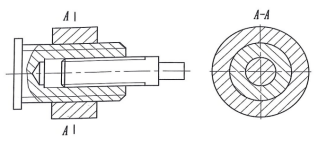

3.补画螺纹连接图中的缺线，并作A-A剖视图。

高考题精粹

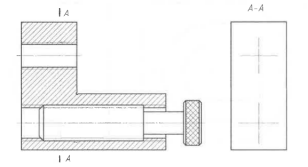

4.已知主视图,补画全剖的A-A视图中所缺的图线

5.补画主视图和A-A视图中的缺线。

一、螺纹标记识读

二、螺纹的画法

教师提问，学生回答。

教师黑板演示，讲解，学生听讲，理解。

教师黑板演示，讲解，学生听讲，绘制。

学生练习，教师巡视讲解。

学生练习，教师巡视指出典型错误，并针对性讲解。

教师提出各年份高考有关螺纹的题目，让学生进行知识的进阶迁移。

教师引导，学生归纳总结。

温故而知新，为新课做好准备。

通过讲解，让学生理解知识，不断细化认知。

通过训练，让学生不断加深对知识理解。

不断加深对知识的记忆理解。

注重平时的小错误，就是学生理解不到位之处，需要反复强调。

增加学生适应不同难度题目的能力，利用现有的知识灵活解决问题。

调动学生思维，加深

理解，进一步巩固所

学的新知识。

课后作业

完成习题册螺纹画法中1、2题

教学反思
