恒定电流综合

  班级     姓名

1.甲、乙两个电源的路端电压U和电流I的关系图象如图所示,设两个电源的内阻分别为r_甲、r_乙.若将一定值电阻R分别接到两个电源上,设R消耗的功率的分别为P_甲、P_乙,则下列关于两个物理量大小关系的判断中正确的是 (　　)

A. r_甲>r_乙 B. r_甲<r_乙C. P_甲>P_乙 D. P_甲<P_乙

2、如图所示电路中，电源的电动势、内阻及各电阻的阻值都标记在图中，当滑动变阻器R3的滑片P向a端移动时,以下说法中正确的是（  ）

A．电压表示数变小，电流表示数变小

B．电阻R₁两端的电压减小

C．电源的总功率减少但电源的输出功率增大

D．如果设定流过电阻R2电流变化量的绝对值，流过滑动变阻器R3的电流变化量的绝对值为，则

3、 如图所示 ,  四个相同的小量程电流表表头分别改装成两个电流表和两个电压表。已知电流表A₁量程小于A₂的量程，电压表V₁的量程大于V₂的量程，改装好后把它们按图示接入电路，则（    ）
A．电流表A₁的读数大于电流表A₂的读数；
B．电流表A₁的偏转角等于电流表A₂的偏转角；
C、电压表V₁的读数小于电压表V₂的读数；
D、电压表V₁的偏转角等于电压表V₂的偏转角；

4、如图所示,电源为恒流电源(能始终提供恒定的电流),R₀为定值电阻,电流表和电压表均为理想电表.移动滑动变阻器R的滑片,则下列电压表示数U和电路总功率P随电流表示数I变化的关系图线中正确的是 (　　)









5、在如图甲所示的电路中，R₁为定值电阻，R₂为滑动变阻器。闭合开关S，将滑动变阻器的滑动触头P从最右端滑到最左端，两个电压表的示数随电路中电流变化的完整过程图线如图乙所示。则(　　)

A．图线甲电压表V₂示数随电流变化的图线

B．电源内电阻的阻值为10 Ω

C．电源的最大输出功率为3.6 W

D．滑动变阻器R₂的最大功率为0.9 W



6、如图所示，电阻R=20Ω，电动机的绕组电阻R′＝10Ω．当开关打开时，电流表的示数是I，电路消耗的电功率为P。当开关合上后，电动机转动起来。若保持电路两端的电压不变，电流表的示数I ′和电路消耗的电功率P ′应是（    ）

A．I′＝3I                   B．I′＜3I

C．P′＝3P                 D．P′＜3P



7、描绘某电学元件伏安特性曲线，提供实验器材如下：

A.待测元件(额定电压5V，额定功率2.5W);        B.电流表A(0.6A，内阻约0.5Ω);

C.电压表V(3V，内阻约3kΩ);                   D.电阻箱R(0～9999Ω)；

E.滑动变阻器(0～20Ω);                        F.滑动变阻器(0～1kΩ)；

G.电池(6V);                                 H.开关，导线若干．

(1) 为扩大电压表量程，首先采用如图甲所示电路测定电压表内阻，实验操作过程如下：

Ⅰ.根据图甲电路，正确操作，完成了实验电路连接．

Ⅱ.闭合S，调节变阻器R₁的滑片P至某一位置，然后调节电阻箱．读出此时电阻箱阻值R及对应电压表示数U.保持滑片P位置不变，改变电阻箱阻值，读出多组(U，R)数据．

Ⅲ.以为纵轴，R为横轴，作R图线如图乙所示．

甲乙丙

①实验中滑动变阻器R₁应选择________(填写器材前序号).

②实验过程中，电阻箱取值为R＝3200Ω时，电压表的表头指针如图丙所示，则读数U＝________V．接着，为使电压表示数增大到接近满偏，电阻箱取值范围应在2kΩ到3kΩ之间，调节电阻箱正确的操作是：保持“×1000”挡旋钮不动，将“×100”挡旋钮拨到________(选填“0”或“9”)位置，再将“×1000”挡旋钮拨到________位置，然后调节电阻箱阻值为适当值．

③图乙中，直线的纵截距为a，斜率为k，则电压表内阻R_V＝________．

(2) 请用笔画线代替导线，在图丁中将描绘电学元件伏安特性曲线的实物电路图连接完整．



8、 某实验小组利用一滑动变阻器和未知内阻的微安表，来测量多用电表“×1 k”挡内部电池的电动势E。

(1)该小组采用图14甲的电路进行实验，请将图乙中的实物连线连接完整。

图14

(2)请将下面的实验步骤补充完整：

a.插上红、黑表笔，把多用电表的选择开关拨到欧姆挡的“×1 k”位置，将红、黑表笔________，调整“欧姆调零旋钮”，使指针指到“0 Ω”。

b.按照电路图连接好电路。

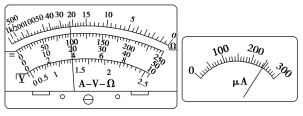

c.接通开关，改变滑动变阻器的阻值，得到多用电表和微安表的示数分别如图15所示。多用电表和微安表的读数分别为________kΩ和________μA。

图15

d.断开开关，拔下红、黑表笔，把多用电表的选择开关扳到________位置。

(3)由以上信息可得多用电表“×1 k”挡内部电池的电动势为________V(保留两位有效数字)。





9、某同学在练习使用多用电表实验中

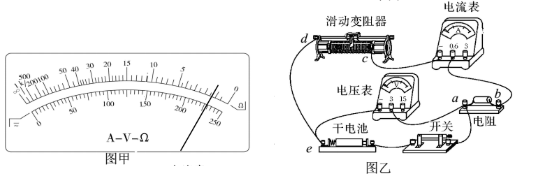

（1）测量电阻阻值，正确使用欧姆表×l0挡，指针偏转如图甲所示，该同学认为此时读数误差较大，应该将欧姆表量程调换为__________（选填×1，×100）挡，改变暈程后应该__________，然后再进行电阻测量.

（2）利用图乙电路测量电源电动势和内电阻，正确连接电路，闭合开关，观测到电压表指针发生偏转，而电流表指针不动，移动变阻器滑动片，电流表指针读数始终为零.不断开电路的情况下，使用多用电表检 查电路故障，应将多用表旋钮拨到__________挡（选填欧姆，直流电流，直流电压，交流电压），在a、e间检测，当检查滑动变阻器时，应将红表笔与__________（选填c，d）接线柱接触，若此时多用表指针发生偏转，电路故障应是滑动变阻器      （选填短路，断路）.

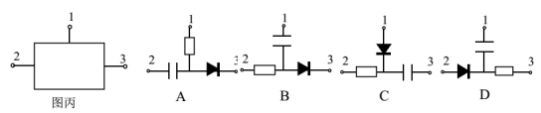

（3）图丙所示黑盒子有三个接线柱，用多用电表欧姆挡探宄其内部电路.当黑、红表笔分别接触1、2时电表指针发生瞬间偏转后又偏转消失；当黑、红表笔分别接触2、3时电表指针发生稳定的偏转角度；当红、黑表笔分别接触2、3时电表指针不发生偏转；则黑盒内电路可能是下列选项中____________

10、如图所示，电源电动势E=9V，内阻r=0.5Ω，电阻R₁=5.0Ω，R₂=3.5Ω，R₃=6.0Ω，R₄=3.0Ω，电容C=2.0μF．两板间距离为0.17m，

（1）求电键接到a时，电容的带电量是多少？
（2）求电键从与a接触到与b接触时，通过R₃的电荷量是多少？

（3）若两极板中央有一个带电粒子，当电键与a接触时，正好处于静止状态，若电键与b接触后，带电粒子向哪极板运动？经过多长时间到达极板？（不考虑电容充放电时间，g=10m/s²）
