课题序号

24

授课形式

讲授+练习、示范等

授课课时

2

授课班级及日期

 5 月  19日（第15周星期 五 ）   机电2104    班；

授课章节

名称

项目十 CA6140普通车床电气控制线路的安装与调试2

教学设备、资源

多媒体课件

教学目标

　1.掌握CA6140型车床电路的安装技能。

2.会选择CA6140型车床电路所需的电器元件，并会测量电器元件的好坏。

3.学习用电压法测量电路的好坏。

教学重点

CA6140普通车床电气控制线路的安装与调试。

教学难点

1.知道CA6140型车床的主要结构和电器位置。

2.掌握检修主轴电动机的常见电气故障。

3.知道冷却泵、快速移动电动机、照明和信号电路的工作原理。

教法学法

讲解，分析，探究，小组合作

板书设计

1.CA6140型车床各符号意义

C—类别代号：车床类；

A—结构特性代号；

6—组别代号：落地及卧式车床；

1—系列代号：卧式车床系；

40—最大孔径。

2.CA6140型车床机械结构与性能

CA6140型车床的主要结构主要由主轴箱、纵横溜板、进给箱、刀架、丝杠等组成。

刀架的纵、横向运行由溜板箱上手柄控制。

教学环节

教 学 内 容 及 步 骤

师生活动

设计意图

预习

检测

探究实践

任务一 CA6140普通车床电气控制线路的安装与调试

    一、CA6140型车床的性能

1.CA6140型车床各符号意义

C—类别代号：车床类；

A—结构特性代号；

6—组别代号：落地及卧式车床；

1—系列代号：卧式车床系；

40—最大孔径。

2.CA6140型车床机械结构与性能

CA6140型车床的主要结构主要由主轴箱、纵横溜板、进给箱、刀架、丝杠等组成。

刀架的纵、横向运行由溜板箱上手柄控制。

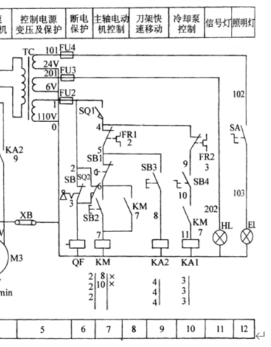

二、CA6140型车床的电气控制原理

　　1.电路的功能区域

　　（1）机床电路比起电力拖动的基本单元控制电路要复杂得多，电器设备、元件也要多得多，所以在电气控制的原理图上，按功能从左自右标出区域，这样可便于看懂电路，便于安装与维修电路。

（2）在电气原理图上除了标出功能区域外，还在每个元件文字符号的下方，标出与该元件相关的区域数字，这样检修和查找起来非常方便。

检测

提问

PPT演示

讲解

分析

回忆生活中的

直流电动机

植入新的

知识链接

教学环节

教 学 内 容 及 步 骤

师生活动

设计意图

（3）在接触器线圈下方从左至右分别标上主触头、常开触头、常闭触头的区域数字。

继电器的常开、常闭触头所在位置表示方法同接触器。

2.电源

各控制电路电源的功能如下：

（1）电源由自动空气开关控制。短路由FU1熔断器进行保护，过流由空气开关的过流脱扣器保护（未画出）。

（2）控制电路由变压器TC分别提供110V的工作电压，24V的照明电压及6V的信号灯电压。

（3）位置开关SQ1在电路工作时闭合。检修时，打开皮带罩后，SQ1自动分断，使电路不能启动工作。

（4）接通电源：将钥匙开关SB右旋至开，上推QF开关控制柄至合的位置即可。

PPT演示

精讲

分析

原理分析

拓展知识

范围

激发兴奋点

分解难点

教学环节

教 学 内 容 及 步 骤

师生活动

设计意图

巩固提高

总结

3.机床电动机运行控制

（1）7.5KM主轴电动机由接触器KM等电器组成的自锁、过载保护电路进行控制。

（2）90W冷却泵电动机只有在主电动机启动后才能启动，该顺序控制电路由继电器KA1、转换开关SB4等组成。

（3）250W刀架快速移动电动机由继电器及按钮SB3进行点动控制。

（4）接通电源信号灯HL就亮，工作照明灯由转换开关SA控制。

练习

评价

总结

评价

巩固知识点

嫁接知识点

课后作业

补充练习

教学反思

小组形式分析原理，以点带面，全面提高
