课题序号

23

授课班级

联五16机电

授课课时

2

授课形式

新  授

授课章节

名称

7.3   寄存器

使用教具

无

教学目的

1. 了解时序逻辑电路的组成和特点

2. 掌握寄存器的功能和电路组成

3. 掌握数码寄存器和移位寄存器的分析方法

教学重点

1. 寄存器的功能和电路组成

2. 数码寄存器和移位寄存器的分析方法

教学难点

数码寄存器和移位寄存器的分析方法

更新、补

充、删减

内容

无

课外作业

补充

教学后记

授课主要内容或板书设计

一、时序逻辑电路的组成

14.1时序逻辑电路概述

14.2 寄存器

一、寄存器通常分为两大类：

1.数码寄存器：

移位寄存器：

2.　组成：触发器和门电路。

3.　寄存器应用举例：

教学过程

主 要 教 学 内 容 及 步 骤

复习引入

1.JK触发器的逻辑功能

2.D触发器的逻辑功能

讲授新课

 时序逻辑电路概述

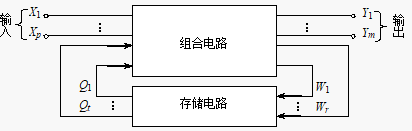

一、时序逻辑电路的组成

注：时序逻辑电路——有记忆功能

    组合逻辑电路——无记忆功能

二、分类

1.按功能分：寄存器、计数器和数字显示电路

2.按时钟脉冲分：同步和异步

寄存器

一、寄存器通常分为两大类：

1.数码寄存器：存储二进制数码、运算结果或指令等信息的电路。

移位寄存器：不但可存放数码，而且在移位脉冲作用下，寄存器中

的数码可根据需要向左或向右移位。

教学过程

主 要 教 学 内 容 及 步 骤

2.　组成：触发器和门电路。

一个触发器能存放一位二进制数码；N个触发器存放N位二进制数码。

3.　寄存器应用举例：

(1)  运算中存贮数码、运算结果。

(2) 计算机的CPU由运算器、控制器、译码器、寄存器组成，其中

就有数据寄存器、指令寄存器、一般寄存器。

二、数码寄存器

1.电路组成——工作方式：并行输入，并行输出

2.工作原理

当CP↑时，触发器更新状态，Q3Q2Q1Q0=D3D2D1D0，即接收输入数

码并保存。

单拍工作方式：不需清除原有数据，只要CP↑一到达，新的数据就存入。

三、移位寄存器——串行输入，串行输出

移位功能：寄存器中所存数据，可以在移位脉冲作用下逐位左移或右移。

教学过程

主 要 教 学 内 容 及 步 骤

巩固新课

1．单向移位寄存器

工作原理

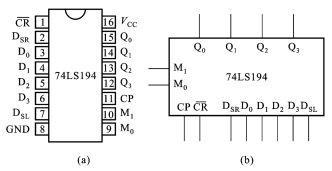

2．集成双向移位寄存器

课堂小结

1.寄存器的功能特点

2.数码寄存器和移位寄存器的工作方式

作业布置

补充
