课题序号

27

授课班级

联五16机电

授课课时

2

授课形式

新  授

授课章节

名称

8.1单稳态触发器

使用教具

无

教学目的

1.掌握锯齿波的参数、理解锯齿波电压发生器基本原理；

2.掌握多谐振荡器的电路形式、工作原理；

3.理解单稳态触发器电路特点及工作原理

教学重点

1.锯齿波的参数、理解锯齿波电压发生器基本原理；

2.多谐振荡器的电路形式、工作原理；

3.单稳态触发器电路特点及工作原理

教学难点

多谐振荡器和单稳态触发器的工作原理

更新、补

充、删减

内容

无

课外作业

15-1、15-2、15-3、15-4

教学后记

授课主要内容或板书设计

第15章 脉冲的产生和整形电路

15.1锯齿波电压发生器和多谐振荡器

一、多谐振荡器的特点

1．多谐振荡器没有稳定状态，只有两个暂稳态。

2．通过电容的充电和放电，使两个暂稳态相互交替，

从而产生自激振荡，无需外触发。

3．输出周期性的矩形脉冲信号，含有丰富的谐波分量。

二、环形多谐振荡器

三、石英晶体振荡器

教学过程

主 要 教 学 内 容 及 步 骤

第十五章  脉冲的产生和整形电路

新课引入

【学习目标】

1. 掌握锯齿波的参数、理解锯齿波电压发生器基本原理；

2. 掌握多谐振荡器的电路形式、工作原理；

3. 理解单稳态触发器电路特点及工作原理；

4. 了解施密特触发器的电路特点及工作原理

15.1多谐振荡器

讲授新课

一、多谐振荡器的特点

1．多谐振荡器没有稳定状态，只有两个暂稳态。

2．通过电容的充电和放电，使两个暂稳态相互交替，从而产生自激

振荡，无需外触发。

3．输出周期性的矩形脉冲信号，含有丰富的谐波分量。

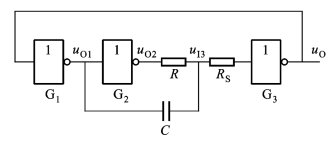

二、环形多谐振荡器

1.电路组成

利用电容C的充放电，改变u_I3的电平(因为R_S很小,在分析时往往忽

略它。)来控制G₃周期性的导通和截止，在输出端产生矩形脉冲。

教学过程

主 要 教 学 内 容 及 步 骤

R_S是限流电阻（保护G₃），通常选100Ω左右。

2.工作波形

                             电路的振荡周期为：   T≈2.2RC

                                 R不能选得太大（一般1kΩ左右），

否则电路不能正常振荡。

三、石英晶体振荡器

讲授新课

1.电路组成

15.2单稳态触发器

一、用门电路构成的单稳态触发器

1.电路组成

2.工作原理

（1） 输入信号uI为0时，电路处于稳态。

（2）外加触发信号，电路翻转到暂稳态。

教学过程

主 要 教 学 内 容 及 步 骤

（3）电容C充电，电路由暂稳态自动返回稳态。

二、集成稳压器

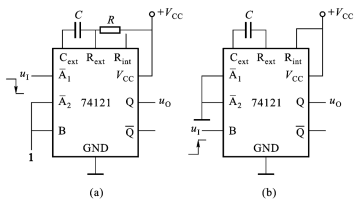

1.逻辑符号及输出波形

例：

巩固新课

课堂小结

1.多谐振荡器的电路及工作特点

2.单稳态触发器的工作特点

作业布置

15-1、15-2、15-3、15-4
