资源准备

发动机润滑系模型，项目任务书，PPT课件

活动内容、方式

及时间安排建议

观看发动机润滑视频，体会润滑系在汽车发动机中的应用实例（约5分钟）

师生互动熟悉润滑系的作用（约12分钟）

师生互动探究润滑方式及应用场合（约5分钟）

观察模型和实物图，判定润滑系组成（约5分钟）

师生互动，探究润滑系油路（约10分钟）

师生互动，总结汽车小保养步骤（约5分钟）

交流讨论，巩固成果（约3分钟）

任务分解

实施感悟

第一步：观看发动机润滑视频，体会润滑系在汽车发动机中的应用实例。

问题探讨：

1.仔细观察生活，说一说润滑在实际生活中的应用实例。

第二步：师生互动熟悉润滑系的作用。

学生观察视频，体会润滑系在发动机中的作用。

问题探讨：

1.仔细观察，气缸燃烧室内是否需要机油润滑？为什么？

第三步：师生互动探究润滑方式及应用场合。

学生观察图，体会三种润滑方式的区别及应用场合。

问题探讨：

1.润滑方式的判定取决于哪些因素？

第四步：观察模型和实物图，判定润滑系组成。

问题探讨：

1．想一想在哪个位置加和放机油？

第五步：师生互动，探究润滑系油路。

学生观察图片，师生共讨油路构成。

问题探讨：

1．润滑系油路循环是怎样的？

第六步：师生互动，总结汽车小保养步骤。

问题探讨：

1．汽车小保养的步骤是怎样的？

第七步：自我评估，交流讨论，教师点评。

发动机工作时零件表面之间产生的摩擦不仅会使零件磨损、消耗功率，而且摩擦生热，可能导致零件表面烧损或膨胀后卡滞而无法运转工作。汽车发动机润滑系，顾名思义，是在汽车发动机工作时对发动机中相互摩擦的零件表面进行润滑。所谓润滑，就是在零件摩擦表面覆盖一层润滑油或润滑脂，使摩擦表面之间隔一层薄的油膜，以减小摩擦阻力，保证发动机正常工作。

一、润滑系的作用：

发动机润滑系具有润滑、清洗、冷却、密封和防锈五大作用。

1、 润滑：基本作用；

2、 清洗：机油流动，带走磨屑、尘砂、积碳等；

3、 冷却：机油冷却；

4、 密封：油膜密封；

5、 防锈：与空气隔离，避免氧化生锈。

二、润滑方式：

（1）.压力润滑：对负荷大，相对运动速度高的零件，以一定压力将机油输送到摩擦面间隙中进行润滑的方式。曲轴的主轴承、连杆轴承、凸轮轴轴承、摇臂孔、空气压缩机、正时齿轮和机油泵驱动轴等采用。

（2）.飞溅润滑：对外露、负荷较轻、相对运动速度较小的工作表面，依靠运动零件飞溅起来的油滴或油雾进行润滑的方式。活塞、活塞环、活塞销、气缸壁、气门、挺杆和凸轮等采用；

（3）.定期润滑 ：对发动机辅助机构的一些零件则采用定期加注润滑脂的方法。定期润滑不属于润滑系工作范畴。

三、润滑系的组成

·润滑油储存装置：油底壳

·润滑油升压装置：机油泵

·润滑油滤清装置：集滤器、粗滤器、细滤器

·安全和限压装置；限压阀、旁通阀

·润滑油冷却装置：机油散热器

·润滑系工作检查装置：油压表、油温表、油尺

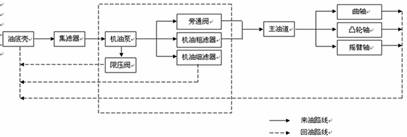

四、润滑系油路

发动机润滑系中，机油的循环路线称为油路。

五、汽车小保养

汽车小保养就是更换机油和机油滤器。

步骤：1、放旧机油；2、拆旧机油滤清器；3、装新机油滤清器（表面涂机油）；4、装放油螺母；5、倒新机油；6、检查机油位置是否符合要求。

六、小结

1、润滑系的作用；

2、润滑系的润滑方式；

3、润滑系的组成；

4、润滑系的油路。

观 察 点

J

K

L

知道什么是发动机润滑系

知道润滑系的作用和润滑方式

知道润滑系的组成

清楚汽油机润滑系油路

会换机油与机油滤清器

遇到的问题

解决的办法
