抢答器PLC程序编写

学习目标:

1、掌握PLC的电路块连接指令，能够进行简单的逻辑控制程序的设计

2、掌握梯形图程序与指令程序之间的转换

3、能够正确编制抢答器PLC控制程序

一、 重点、难点

重点：掌握PLC电路块连接指令

掌握PLC抢答器控制程序梯形图的编写与指令程序的转换

难点：能够独立掌握2人抢答器梯形图程序并掌握与指令程序之间的转换

二、 课前预习

1、 触点串联指令              （常闭）                  （常开）

2 、触点并联指令             （常闭）                 （常开）

四、相关知识

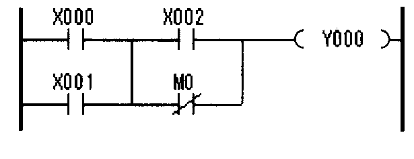

1、电路块串联指令

程序举例                                         写出指令程序

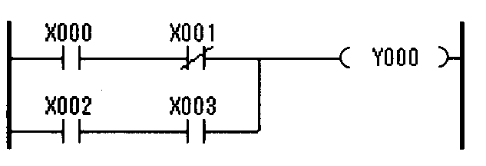

2、电路块并联指令

程序举例                                          写出指令程序

三、 任务实施

1、 输入/输出分配表

2、梯形图程序

3、指令助记符程序转换

五、任务扩展

将2人抢答器改为三人抢答器，输入端增加三号队员抢答按钮X3，输出端增加三好指示灯Y3

请按题目要求设计出三人抢答器的梯形图程序并尝试转换为指令助记符程序。
