手工转盘拆装维护平台

一、研究背景

紫砂企业为本地的地方支柱企业，有数以万计的紫砂从业者，从事与紫砂相关产业的工作，其中他们最为常用的制作工具—手工紫砂转盘承担了大量的紫砂器皿制作工作，由于其经常需要拆装维护，在拆装维护过程中，因为转盘的结构问题，只能依靠敲击完成拆除的步骤，因大多数转盘材料为铸铁与45钢结合，敲击时用力不均匀而造成手工转盘的各部分材料碰撞而变形或损坏，影响使用寿命或者直接报废。针对此现象，我们团队结合三爪卡盘、拉马与螺纹传动等一些常见的机械结构，制作了手工转盘拆装维护平台。

二、研究思路

为了获得一手的客观数据，我们团队成员分工进行了深入的市场调研，针对传统手工转盘在使用过程中的突出问题，团队经过共同探讨，提出利用三爪卡盘抓取功能和自动定心功能，完成自动对中心和三爪上安装压板压住手工转盘下部零件，由上面拉马抓取手工转盘上部分，下面压紧，上面向上拉，故能把手工转盘用静拉力拉开，且不会损伤材料，完美解决拆装维修时容易变形损坏导致寿命变短的问题。

三、实施方法

安装：

1.用三爪将小盘夹持固定于平台上，利用压入法将两个轴承从上至下分别压入小盘轴承孔当中。

2.利用上面的压盘将大盘的小轴从上到下同轴压入轴承孔中。

拆卸：

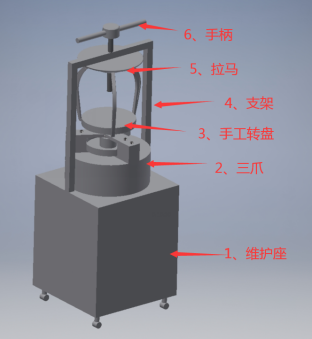

1、将手工转盘3下面的小盘放入卡盘2的三爪内，并适当夹紧后松开。

2、用上面的拉马5，抓取手工转盘上面的大盘边缘。

3、逆时针（此螺纹旋向为右旋）转动手柄6，将上面的大盘拉出。

4、如果轴上有轴承没有完全拉出，则按照步骤1装大盘，换小拉马将轴承拉出。

5、如果孔内有轴承没有完全拉出，则按照步骤1装小盘，换内孔拉马将轴承拉出。

四、研究创新

利用螺纹转动转换成直线运动的方式，可以上下移动，加上拉马静拉力，三爪的抓取与压力，不仅将转盘以直线方向（若用敲击或其他方法，中心发生偏离，会产生轴或孔的拉痕或挤压变形，损伤配合外轴面与内孔面，难以修复）拉开并拆卸，还能通过三爪抓取大盘拉动连接轴，把轴承从轴上拉出来。其次是可以换拉马接头，用压力把拆好的转盘，利用同轴心原理，将轴承与盘面很好的压入。
